Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

Приветствую всех тех, кто забрел на мой канал. Продолжаю рубрику "Треш-ремонт", где я восстанавливаю убитую в хлам электронику. В данной статье Вам предстоит узнать, как же я починил Sony Xperia Z3 черного цвета двадцать первого века, подаренную мне в далеком 2015 году на день рождение, и прошедшую, поистине, большой "жизненный" путь.

Итак, как я писал выше, данный телефон пережил очень много. Он падал, его теряли, почтой отправляли обратно, также после нескольких случаев треснутого экрана он переживал все те же несколько случаев не совсем удачного ремонта. Да что говорить, текущее его состояние на момент починки было следующим:

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

Большинство людей спросит: "Господи, да зачем его чинить, в нем ничего нет, выброси!". А я отвечу: так как этот смартфон был мне подарен, то его починка была делом принципа, ибо подарки я не выбрасываю ни при каких обстоятельствах.

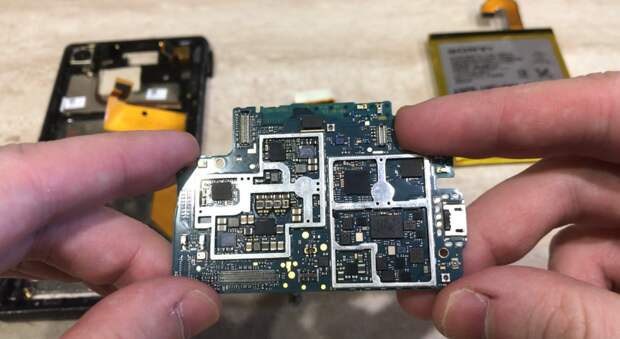

Как можно заметить, из оставшихся компонентов, у Сони был весьма потрепанный АКБ, который еще и вздулся, как мой живот после карантина самоизоляции, материнская плата, которая тоже не была в хорошем состоянии, корпус, но о нем попозже, и пара шлейфов.

Что же касается остальных деталей, то у нижней платы отлетело крепление для антенны (без нее связь не поймать), экран и крышка треснули, из-за чего тоже были мной беспощадно выкинуты в мусорку.

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

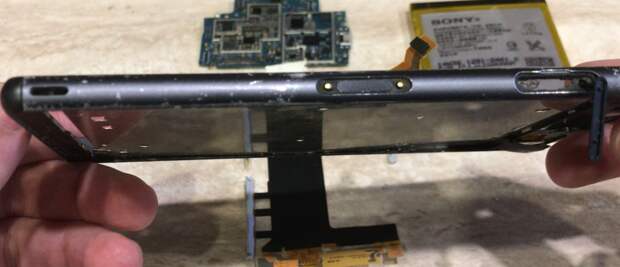

Касательно корпуса, можно увидеть огромное количество сколов, слезшей краски, также крышка, защищающая USB-разъем, очень сильно пострадала:

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

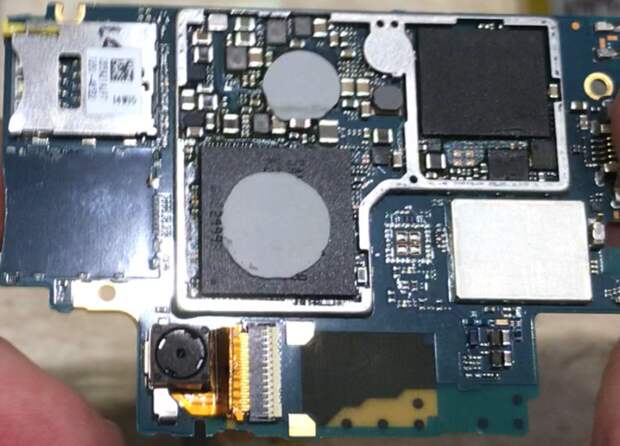

При детальном осмотре материнской платы, я заметил, что у неё сломан привод для SD-карты, вследствие чего он был благополучно демонтирован:

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

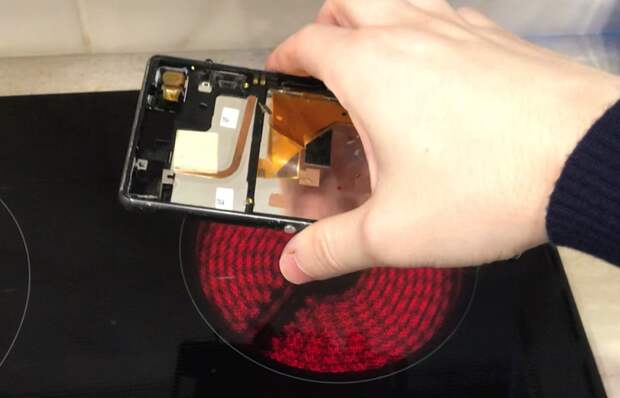

Закупившись всем необходимым, я приступил к восстановительным процедурам. Сперва протер корпус, чтобы все было красиво, затем уже начал удалять осколки от старого экрана. Так как фена нет, то остаётся пользоваться подручными материалами:

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

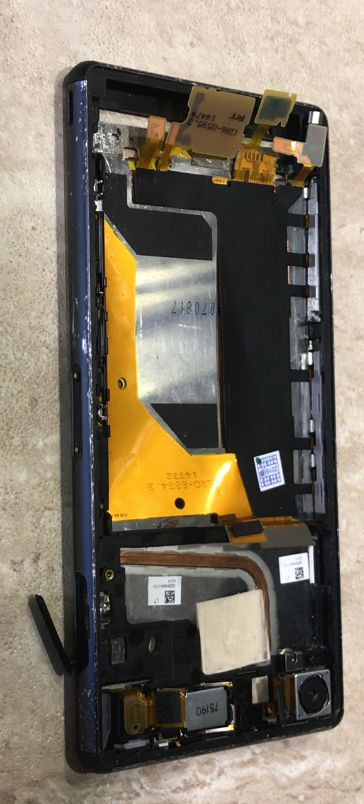

После всех манипуляций, решено было нормально приклеить шлейфы дисплея и кнопок. Вот так корпус выглядел до:

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

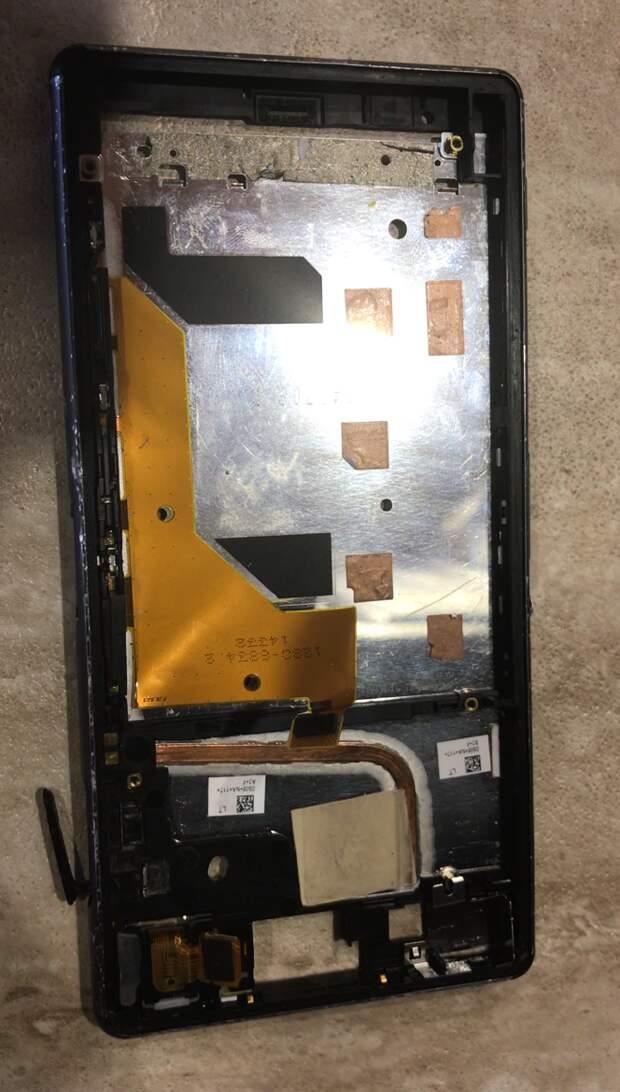

А вот так после:

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

Если бы я мог нормально снимать, то я бы показал Вам, как закрепить кнопки, чтобы они не выпрыгивали из пазов, но я не умею, поэтому придётся объяснять "на пальцах": можно заметить, что шлейфы лежат на железной пластине. У стенок, где располагаются кнопки, для них есть крепление, и надо просто слегка поддеть кнопки, чтобы они вошли в это самое крепление. Все просто!

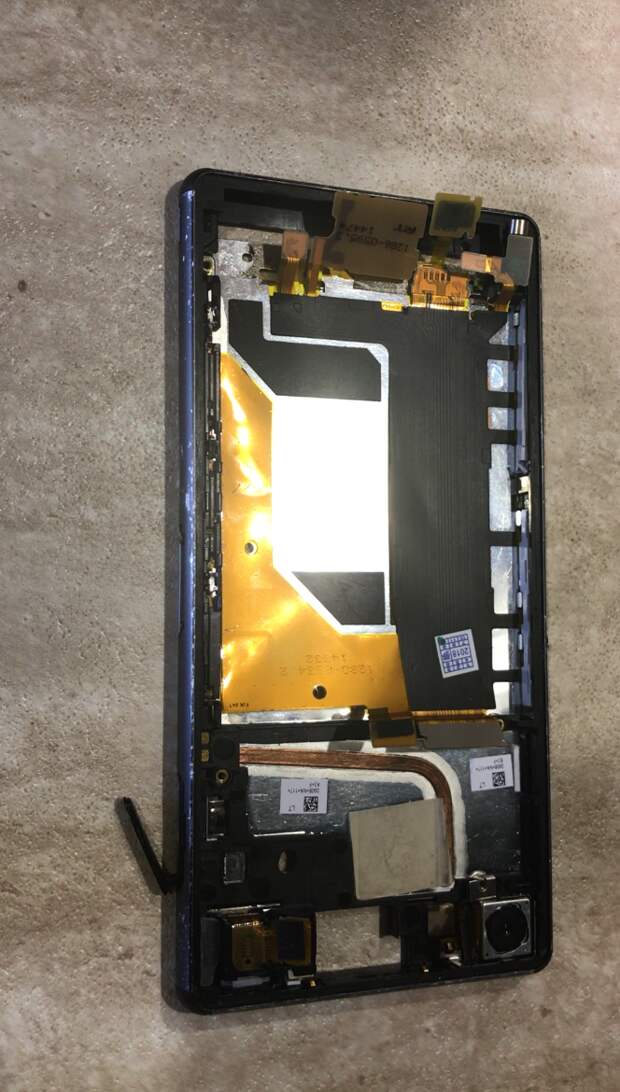

Также забыл упомянуть о маленьком верхнем динамике, который крепится в верху корпуса, рядом с камерой (см. предыдущее фото):

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

С задней стороны размещаем сам динамик, чтобы железные "ножки" смотрели в сторону крепления материнской платы, а вот эту черную штучку наклеиваем поверх динамика (с фронтальной части):

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

Далее, заменим АКБ.

Обратите внимание: Порядок ремонта в ванной комнате.

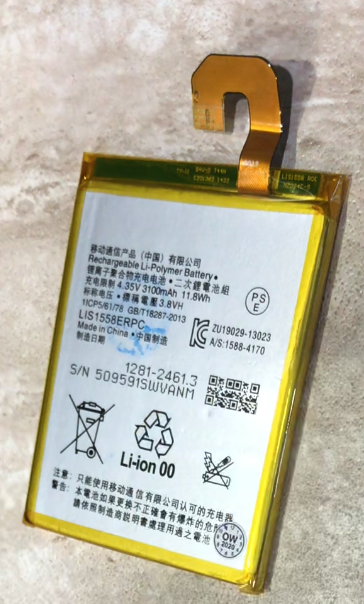

Я не удержался от соблазна и проколол свой старый, уловив нежный аромат мяты (ну, или радиоактивных химикатов, от которых я стану человеком-пауком). Вот так выглядит новенький: Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

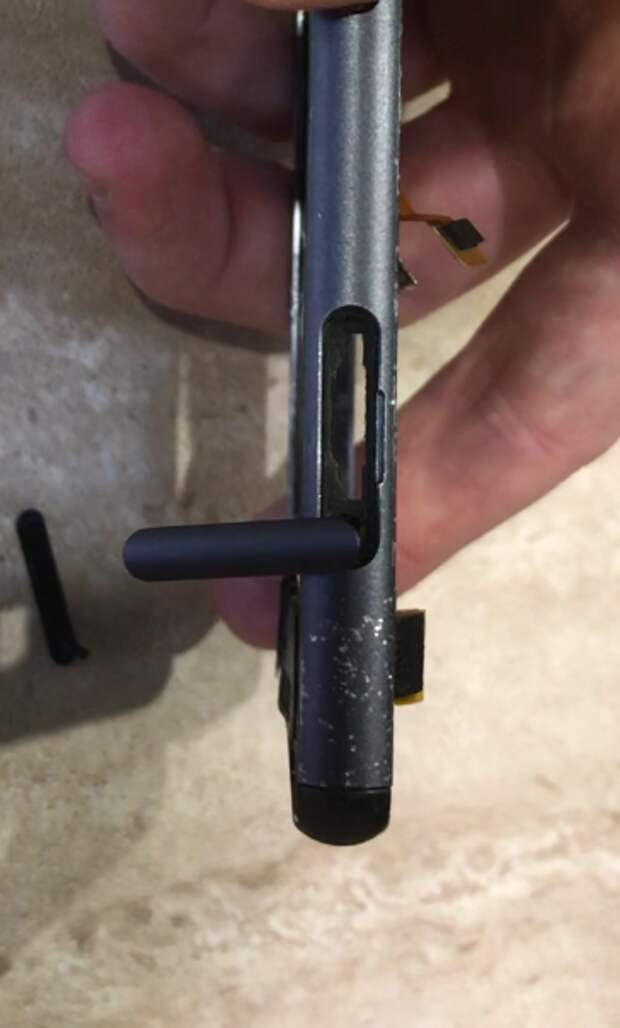

Заменим крышку защиты USB-разъема. После небольших усилий, впихнуть крышку получилось, вот результат:

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

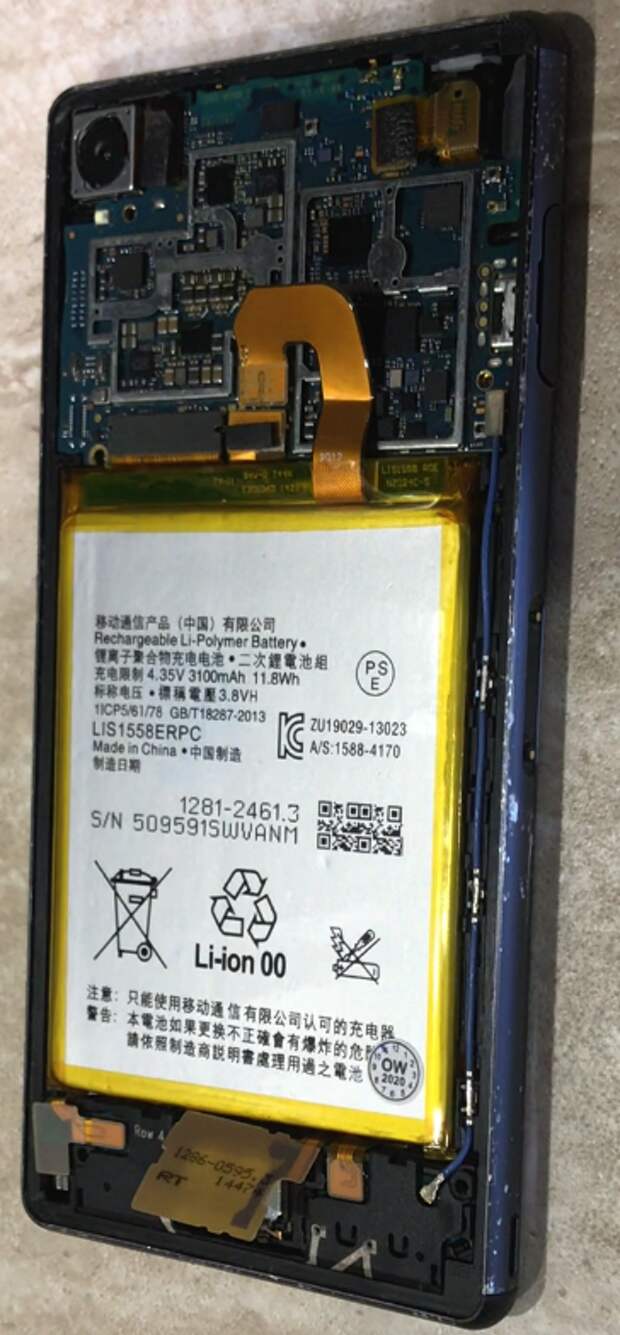

Теперь остается прикрепить все платы, АКБ и экран к корпусу. Сначала стоит прикрепить экран, далее крепим нижнюю плату, на нее крепим шлейфы вибромоторчика и полифонии, а также нижний конец антенны. После крепим материнскую плату, на нее закрепляем АКБ, а также шлейфы оставшихся компонентов. Итоговый результат таков:

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

Запустим Соню!

Восстанавливаем Sony Xperia Z3. Треш-ремонт #2.1

Я проверил основные функции смартфона. Все было нормально, однако, вдобавок к сломанному приводу SD-карты, не работала основная камера.

Вот мы и подбираемся к вопросу, а почему это первая часть? Я планирую восстановить краску корпуса, а также работу камеры. Ну, и возможность работы с картой памяти, несмотря на внушительную внутреннюю память (11 Гб), лишней не будет. Однако, я пока не знаю, получится ли у меня припаять разъем и отремонтировать камеру, или же проще просто заменить матплату. А как считаете Вы?

Спасибо за то, что дочитали данную статью до конца! Пишите в комментарии свои впечатления, оценивайте, советуйте, буду рад В С Е М !
